El catàleg: mòduls, materials, colors i importar sèries

El catàleg és el que fa que el preu surti sol. Totes les pantalles tenen la llista a l’esquerra, amb cercador i filtres, i la fitxa al costat.

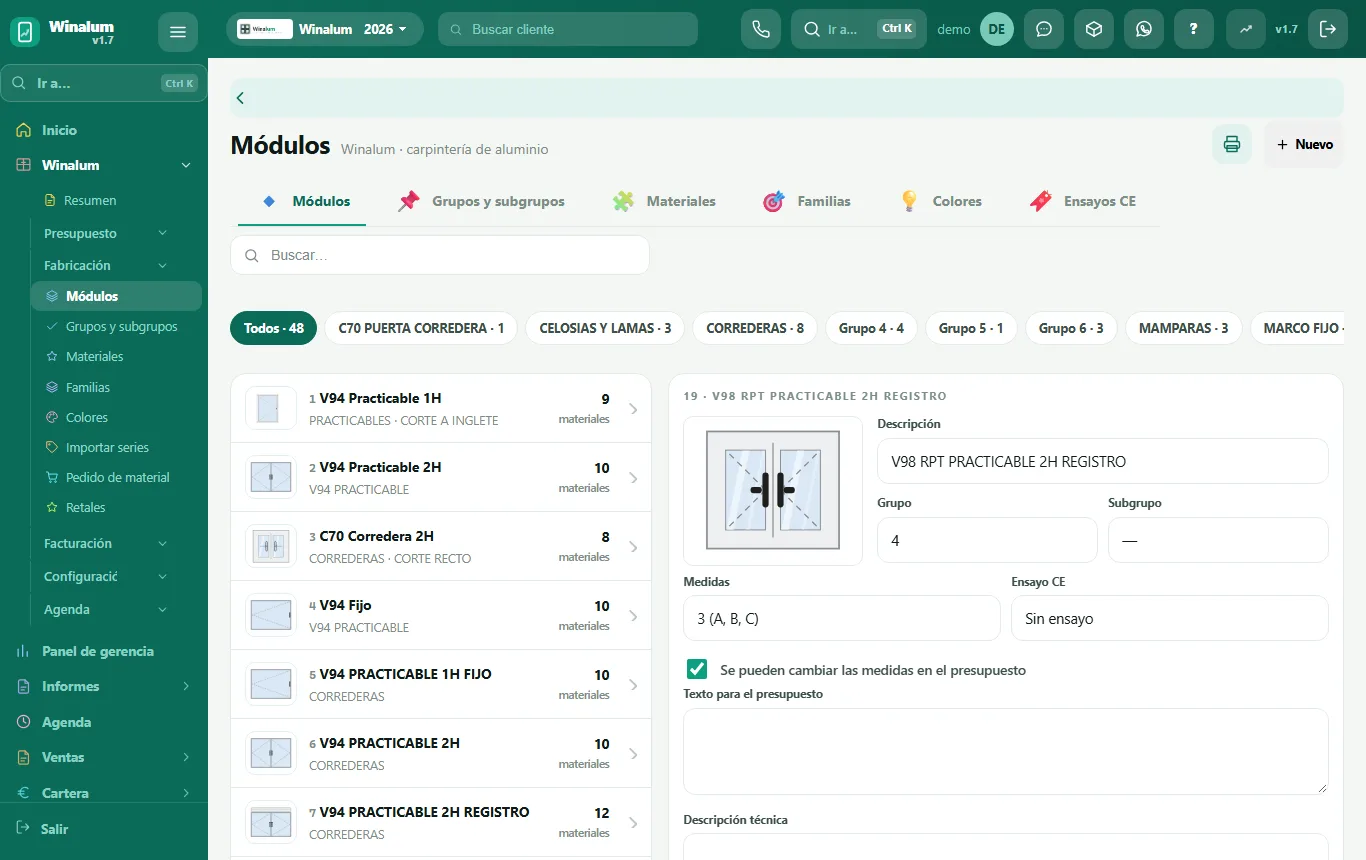

Mòduls

Cada finestra, porta o tancament: el seu dibuix, les seves mides mínimes i màximes, i l’especejament amb les fórmules que diuen quant material porta segons l’amplada i l’alçada (per exemple, el marc: 2 × amplada + 2 × alçada). S’agrupen en grups i subgrups (corredisses, practicables, portes…).

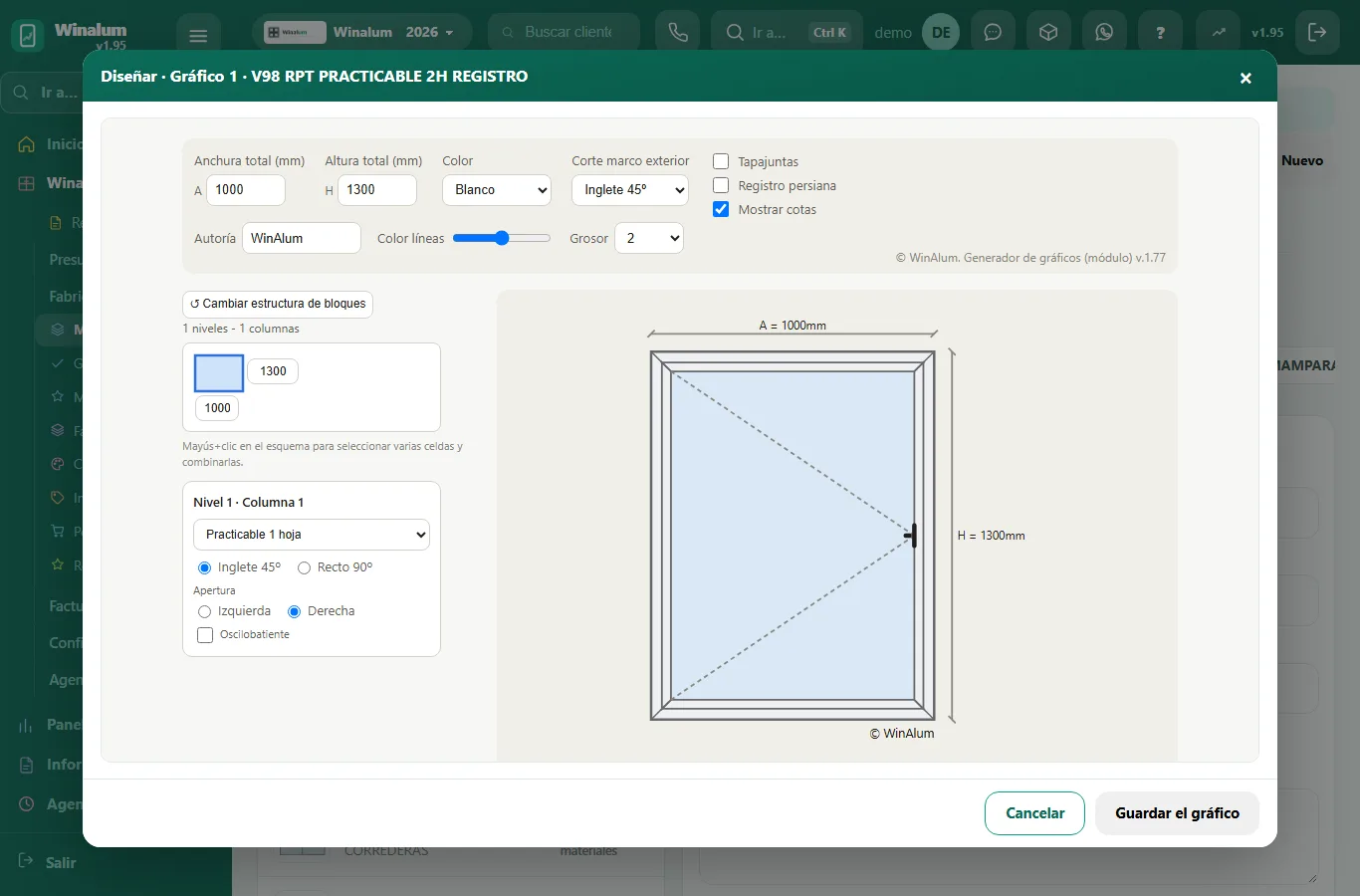

Els gràfics: el dissenyador de finestres

A la fitxa de cada mòdul, Gràfics guarda els seus dibuixos (diversos per mòdul, de 300 × 240). Nou en crea un en blanc; Enganxar (o Ctrl+V) i Importar hi posen una imatge; Dissenyar obre el generador de gràfics de WinAlum: es tria el tipus d’obertura (practicable, corredissa, fixa, oscil·lobatent…), les mides, el color, el tall del marc i l’obertura, i es desa com a imatge. Modificar el torna a obrir amb el seu disseny o, si és una imatge, amb l’editor de dibuix (llapis, línia, figures, text, goma, pot de pintura).

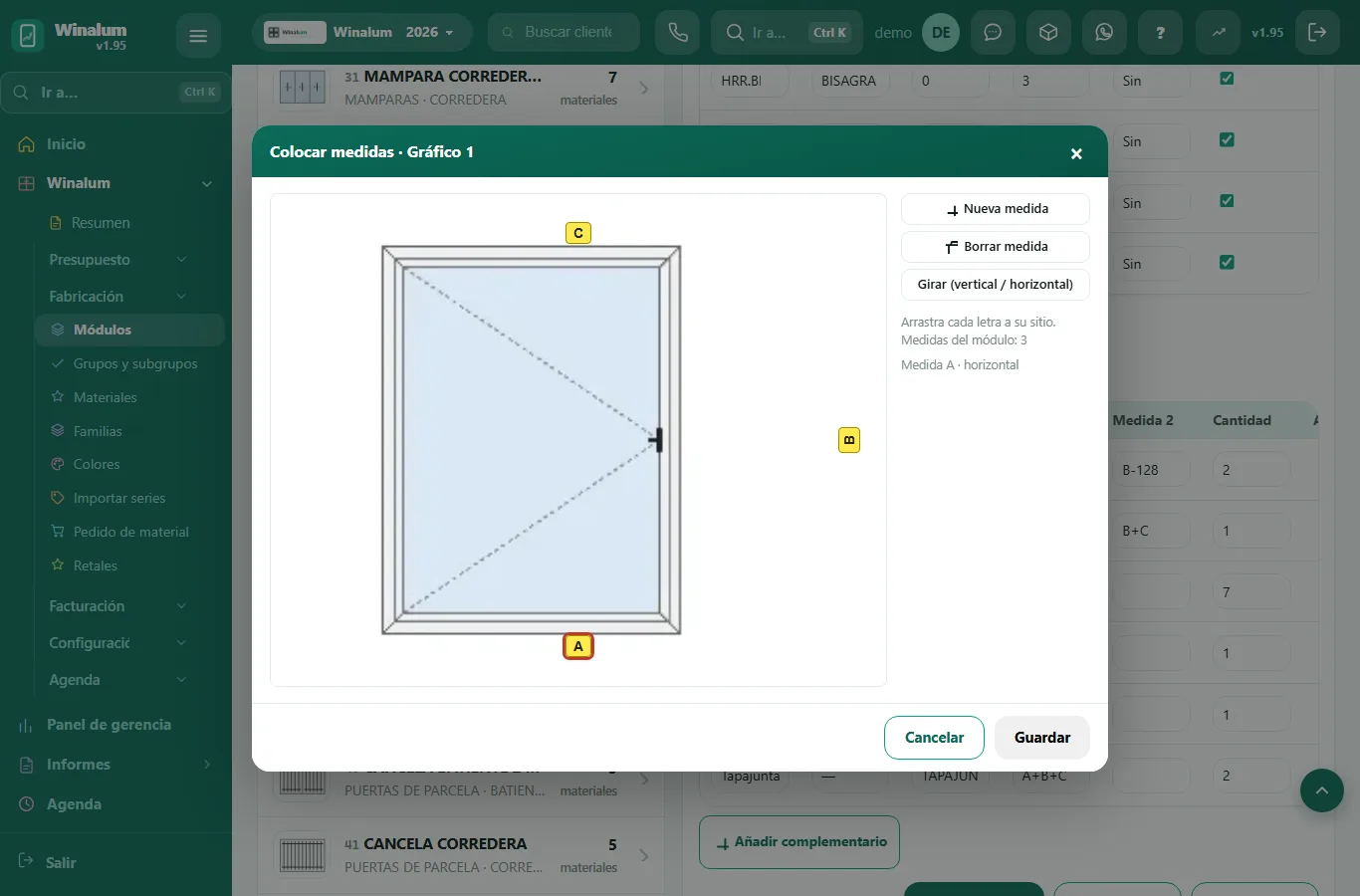

Col·locar mides hi posa a sobre les lletres A, B, C…: s’arrosseguen al seu lloc i es giren en vertical o horitzontal. Cada acció es desa a l’instant.

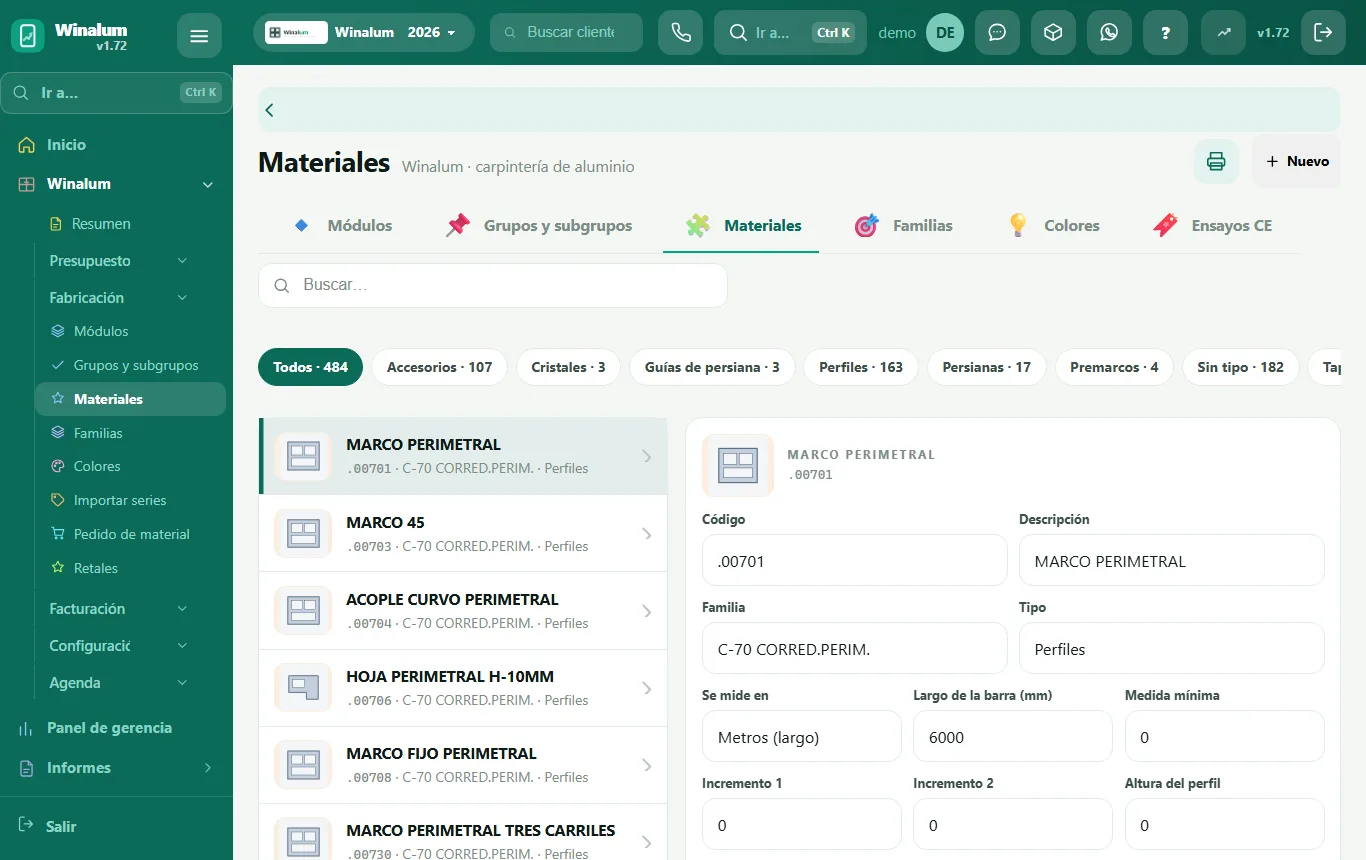

Materials

Perfils, accessoris, vidres, persianes, premarcs… cadascun amb la seva família, el seu tipus, com es mesura (metres, metres quadrats, unitats), la llargada de la barra i el seu preu per color i tarifa. Els filtres de dalt compten quants n’hi ha de cada tipus.

Famílies i colors

Les famílies són les sèries (C-70 corredissa, E-65 practicable…). Els colors tenen el seu recàrrec sobre el preu base, i cada material pot tenir el seu preu propi en cada color.

Assajos CE

Els resultats de laboratori de cada sèrie, que alimenten el marcatge CE.

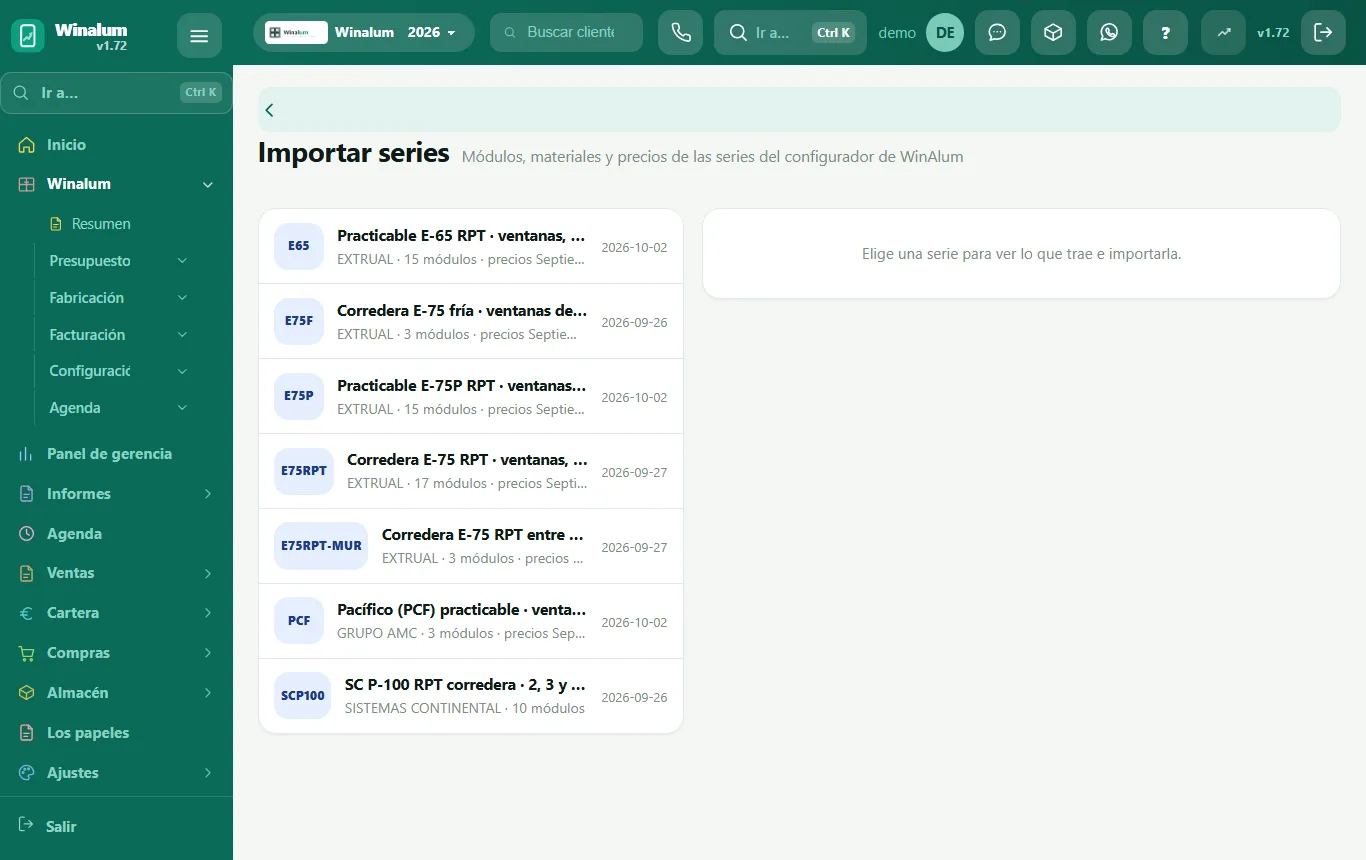

Importar sèries

Les sèries dels configuradors dels fabricants (Extrual, Grupo AMC, Sistemas Continental…) s’importen amb Importar sèries: en triar una sèrie es veu què porta -mòduls, materials, preus-, què ja existeix i què cal decidir abans d’importar-la. La importació afegeix i actualitza; no esborra res teu.

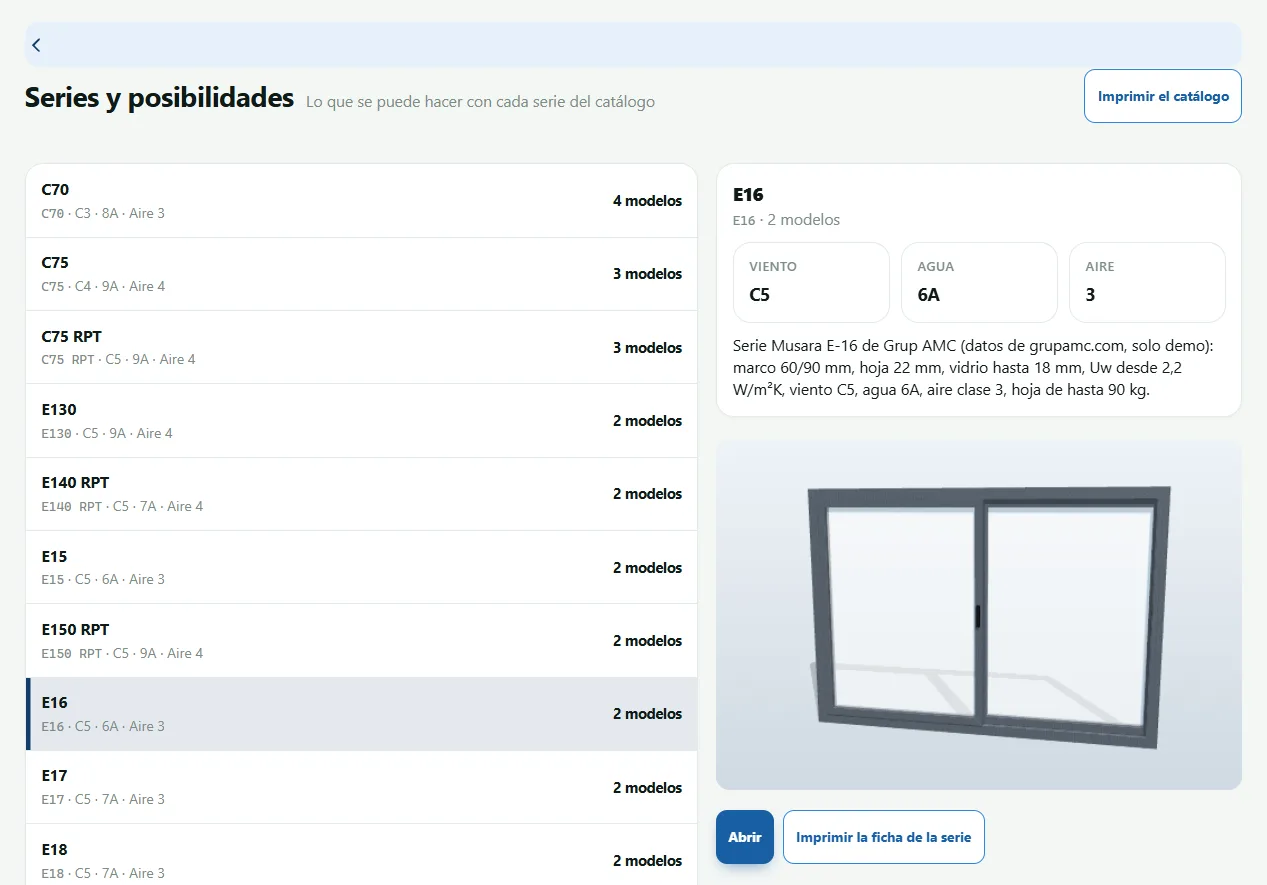

Sèries i possibilitats

Sèries i possibilitats (a Fabricació) ensenya, sèrie a sèrie, el que es pot fer amb el catàleg. A l’esquerra hi ha les sèries; en assenyalar-ne una (amb un clic, les fletxes o passant-hi per damunt) surt a la dreta la seva fitxa: les classes del marcatge CE (vent, aigua i aire), el que explica la seva fitxa tècnica i un visor 3D que es gira arrossegant i s’obre amb Obrir. Cada model de la sèrie té el seu botó per veure’l en 3D.

Imprimir la fitxa de la sèrie treu un full amb la sèrie, les seves classes CE, la seva fitxa tècnica, la imatge 3D del model que s’està veient i la llista dels seus models; Imprimir el catàleg treu totes les sèries seguides. Serveix per ensenyar-ho a un client en pantalla o donar-li en paper. Només surten dades del propi catàleg: ni fotos ni dibuixos de cap fabricant.

Catàleg de majorista i importar de WinAlum 5

Des de Configuració: el catàleg de majorista llegeix l’Excel o el CSV del proveïdor i la IA reparteix les columnes (codi, descripció, família, preu, barra, imatge); es pot provar en sec, importar i desfer una importació. Importar de WinAlum porta el catàleg, els clients i els pressupostos des de la base de dades de WinAlum 5 (.fdb); com que necessita el fitxer, es fa en un ordinador del negoci, no al núvol.
